Производство цилиндрических шестерён

Производство и продажа цилиндрических зубчатых колес (шестерён). У нас вы можете заказать цилиндрические зубчатые колеса (шестерни) по доступной цене.

Зубья таких колес могут быть устроены как на наружной, так и на внутренней части колеса (ГОСТ 13733-77). Если используется наружное зацепление, то колеса вращаются в противоположных направлениях, при внутреннем – в одном.

К сожалению, мы не можем оценить стоимость изделий по фотографии. Для расчета стоимости изделия нужен чертеж или эскиз с указанными размерами.


Типы цилиндрических зубчатых колес:

  • По продольной линии зуба (прямозубые, косозубые, шевронные)
  • По поперечной линии зуба (эвольвентный, круговой, циклоидальный, переменный)
  • Секторные
  • С круговыми зубьями
  • С внутренним зацеплением

Технологические возможности:

Копейскй филиал ООО «Континенталь» имеет возможность изготовления зубчатых колес (шестерен) со следующими параметрами:

  • Ø колеса до 3000 мм, модуль до 36;
  • по форме профиля зубьев: эвольвентные;
  • термообработк: ТВЧ, цементация, азотирование, улучшение, нормализация.

Зубонарезание:

  • Прямозубые, косозубые, шевронные зубчатые колеса с наружным зацеплением. Диаметр колес: до 800 мм, Модуль: до 16;
  • Прямозубые и косозубые зубчатые колес с внутренним зацеплением. Диаметр колес: до 800 мм, Модуль: до 16;
  • Звёздочки к однорядным и многорядным приводным цепям типов ПРл, ПР, ПВ (ГОСТ 13568, ГОСТ 21834). Диаметр до: до 800мм. Шаг: 8 – 50,8. Диаметр ролика: от 5 до 28,58 мм.

Наши преимущества:

  • Заготовка в наличии, контроль УЗК;
  • Срок изготовления 25 - 45 дней;
  • Конкурентная цена;
  • Отсрочка платежа.

Шестерни прямозубые

Шестерни прямозубые являются самым распространенным видом зубчатых колес, на которых зубья располагаются в радиальных плоскостях, при этом линия контакта зубьев размещена параллельно оси вращения.

В большинстве случаев прямозубые детали служат для получения вращательного движения. Существуют механизмы, где вращательное движение преобразовывают в поступательное.

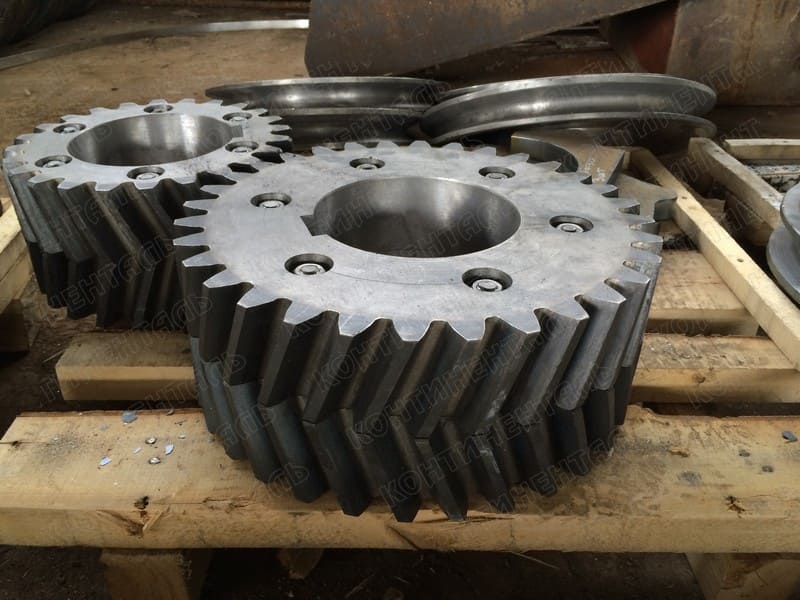

Шестерни косозубые

Косозубые колёса являются усовершенствованным вариантом прямозубых. Их зубья располагаются под углом к оси вращения, а по форме образуют часть спирали.
В целом, косозубые колёса применяются в механизмах, требующих передачи большого крутящего момента на высоких скоростях, либо имеющих жёсткие ограничения по шумности.

Шестерни круговые

Передача на основе колёс с круговыми зубьями (Передача Новикова) имеет ещё более высокие ходовые качества, чем косозубые — высокую нагрузочную способность зацепления, высокую плавность и бесшумность работы. Линия зубьев у них представляет собой окружность радиуса, подбираемого под определённые требования. Контакт поверхностей зубьев происходит в одной точке на линии зацепления, расположенной параллельно осям колёс.

Шестерни шевронные

Зубья таких колёс изготавливаются в виде буквы «V» (либо они получаются стыковкой двух косозубых колёс со встречным расположением зубьев). Передачи, основанные на таких зубчатых колёсах, обычно называют «шевронными».
